PCBMASK抄板工具V1.0绿色版

PCBMASK抄板工具V1.0绿色版

类型:其它软件 大小:42KB 版本:最新版 时间:2023-03-03

PCBMASK抄板工具V1.0绿色版简介

本文中2113小编给大家分享介绍的【PCBMASK】是一款非常实用的抄板工具,可能够蒙在一切EDA服务平台上设计方案pcb,先扫面一幅PCB扫描图。运行本软件,运行后托盘里会增加一个小图标,您可自定义窗口大小、精度、显示窗口等,软件使用简单,操作方便。打开后会在屏幕右下角显示小图标,右键点击选择图片即可!有需要使用这款PCB抄板软件的朋友快来通过kkx分享的地址获取吧!

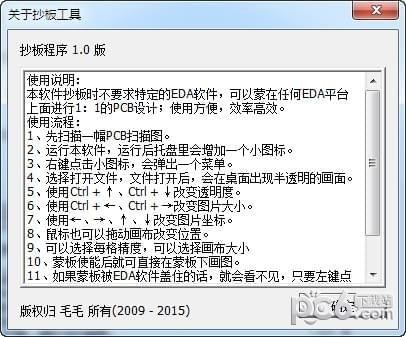

PCBMASK抄板工具

使用方法

1、先扫面一幅PCB扫描图。

2、运行本软件,运行后托盘里会增加一个小图标。

3、右键点击小图标,会弹出一个菜单。

4、选择打开文件,文件打开后,会在桌面出现半透明的画面。

5、使用Ctrl+↑、Ctrl+↓改变透明度。

6、使用Ctrl+←、Ctrl+→改变图片大小。

7、使用←、→、↑、↓改变图片坐标。

8、鼠标也可以拖动画布改变位置。

9、可以选择每格精度,可以选择画布大小。

10、蒙板使用后就可直接在蒙板下画图。

11、如果蒙板被eda软件盖住的话,就会看不见,只要左键点一下托盘里的小图标,蒙板就会再次显示。

功能

1.功能键C点击-->布线环节中转换布线层
2.电脑鼠标中键点击-->调成Place菜单栏
3.鼠标中键-->放大缩小升级主视图
4.电路原理图中按下鼠标右键-->移动工作区
5.按下中键往左边挪动-->撤销操作
6.按下中键往右边挪动-->修复实际操作
7.按下中键往上挪动-->删除所有选中元件
8.按下中键向下移动-->删掉单独选中元件
9.点击`(Esc下面功能键)-->完成回车键作用

以上便是kkx小编给大家分享的PCBMASK抄板工具。
