LTspiceivv4.14r汉化版

LTspice iv是一款由kk下载小编给大家介绍的模拟电路图软件，通过该软件我们可以绘制各种电路图，可以用于模拟电路图仿真、HIFI电路图仿真、PLL电路图仿真以及信号频谱分析等领域，大大地简化了电路仿真的流程，内置了丰富的电路仿真示例供学习者参考，有需要的用户通过kk下载分享的地址来获取这款电路仿真软件来绘制电路图！

LTspice iv 功能

1、LTspice电路图原理图绘制
常规操作：放大，缩小，最优视图，移动，复制，镜像，旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件：添加基本的器件主要包括电阻，电容，电感，二极管和符号(GND)可以在Edit菜单里面添加，也可以直接点击图标添加相应的器件。
选取IC器件：选取IC可以选取凌特的产品模型，也可以选取通用的三极管，mosfet，磁珠，LED，等器件模型，同时信号激励源，模型电源等也在这里面。通过这个按钮，可以添加任何你需要库里已有的器件，也是最常用的选项。
添加电源负载和信号源：点击添加IC器件图标进入库文件选择对话框，如下图选择电源，负载，还是信号源。
电路连线：电路图的连线，剪切工具可以删除连线(或者使用Delete按键)，拖拉和移动可以调整元件和连线的位置。
2、LTspice 电路图仿真设置

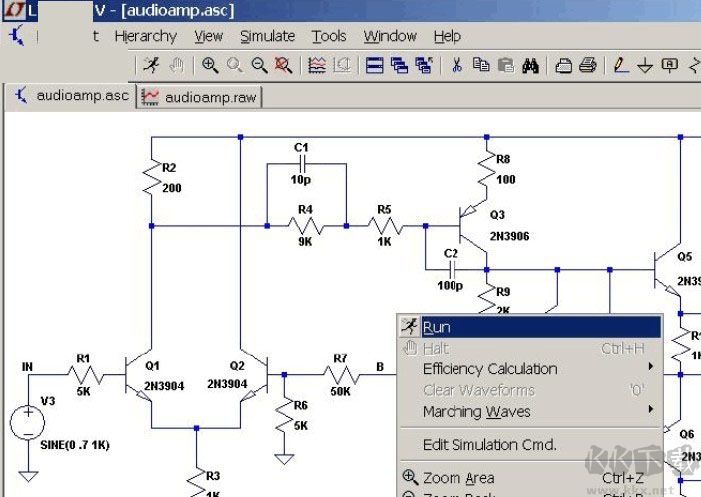

对话框：LTspice进行所有的配置(AC，DC，瞬态，噪音等)都是通过右键菜单：Edit simulation CMD进入。
3、瞬态分析
主要配置的参数：信号源首先配置好(V3)设置成1Khz，0.7V(1.4Vpk-pk)，offset 0V。
Stop time：停止时间(仿真的波形时间长度)
Time to start saving time: 开始保存数据时间(从那一刻保存数据)
Maxim time stem：最大时间间隔(这个参数直接关系到精度和计算的时间，1uS和1nS计算量差1000倍)，参看FFT的差别(1uS和10nS的区别)，如果配置精度达到一定程度，再提高精度意义不是很大，所以要衡量时间和精度问题。

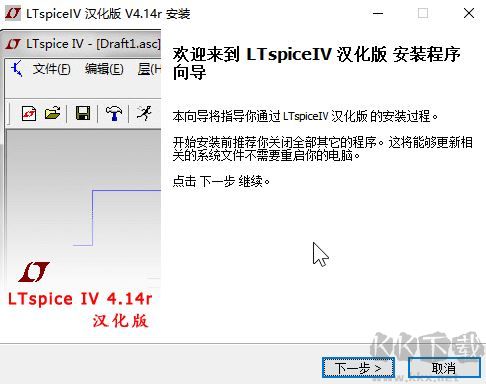

LTspice iv 安装方法

1、将下载得到的【LTspiceiv.zip】压缩包解压到本地；

2、双击运行【LTspiceIV 4.14r汉化版.exe】，按提示进行安装即可，因为是汉化版所以是全汉化界面的；

LTspice iv 特点

课堂教学与电路图演试模拟仿真
模拟电路图模拟仿真
电源变压器电路图模拟仿真
信号分析和放大电路图模拟仿真
HIFI电路图模拟仿真
模拟电路图噪声剖析
线形电路图模拟仿真
PLL电路图模拟仿真
数字时钟电路图模拟仿真
标准电压源电流源模拟仿真
电路图解读与模拟仿真
功放机电路图模拟仿真
模拟滤波器电路图模拟仿真
模拟数据信号频谱分析
绝大多数pspice，multisim的运用可以用ltspice取代

以上便是kk下载小编给大家介绍的LTspice iv电路图绘制工具！
