linkboy图形化编程仿真平台使用教程

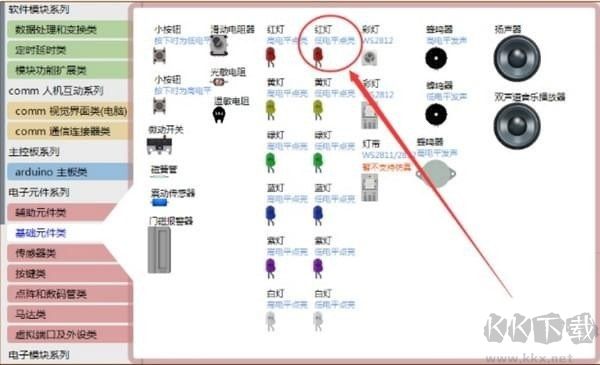

2、接着指示灯模块在电子元件系列里边的基础元件类，共有红黄绿蓝紫和白等6种颜色的指示灯，选择一个指定颜色的灯，鼠标左键点击可以添加到编程界面中；

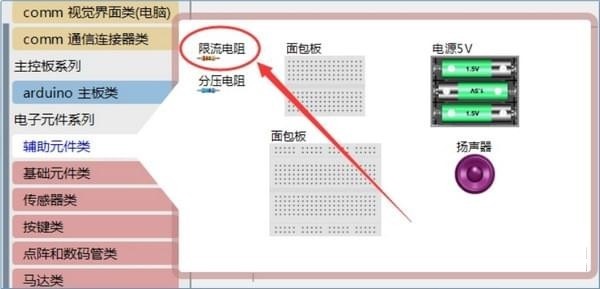

3、LED指示灯不能直接连接到主板上，需要通过一个限流电阻降低电流。限流电阻在电子元件系列里边的辅助元件类，共有限流电阻和分压电阻两种。鼠标左键点击可以添加到编程界面中

4、指示灯模块拖进来后我们需要把它和主控板连接起来。鼠标放到指示灯模块的端口上，界面会给出提示线条，根据提示线条任意连接即可。把指示灯模块拖进来并连接好，那么要做一个每秒钟闪烁一次的闪烁灯，我们还需要时间相关的模块。这个时间模块就是延时器，它在软件模块系列里边的定时延时类。鼠标左键点击可以添加到编程界面中，见下图所示：

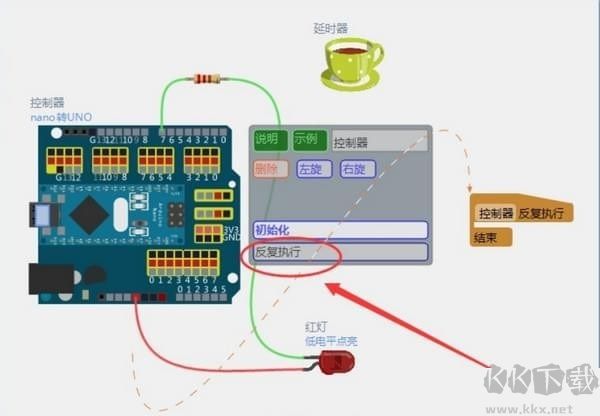

5、需的模块已经全部添加完成，那么接下来就可以开始添加事件框了，只需鼠标点击模块，在弹出的右侧窗口中，选择“初始化”或者“反复执行”。当对应的事件发生时，系统就会执行事件框里边的程序指令。

6、通过以下方法三选一进行【添加和编辑指令】：
·通过点击左侧“指令”栏的“模块类功能指令”
·点击已存在指令左侧的小箭头会复制出一条相同的指令
·通过鼠标右键选中多个指令后，点击软件右侧“备份”按钮可以复制选中的指令

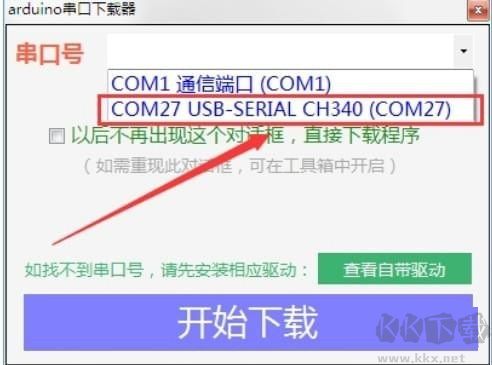

7、编辑好程序之后，就可以开始硬件搭建了。按照软件里的连线，连接好硬件模块，然后点击软件左上角的LOGO出现一个串口选择框，点击选择带有CH340字样的串口，点击“开始下载”等待进度条走完即完成。

如果没有CH340串口号出现说明没有安装驱动，安装一下驱动就可以了！
